單相直流電壓表
規格選型
產品功能 | DVM05D | |
相數 | 單相 | |
輸入方式 | 直流 | √ |
交流 | — | |
通訊 | 可選 | |
開關量 | — | |
繼電器輸出 | — | |
模擬量輸出 | 可選 | |
顯示方式 | LED | √ |
LCD | — | |
表格中“√”表示該儀表具備此種外型或者此項功能，反之為“—”
技術參數
指 標 | ||
精度等級 | 0.5級、0.2級 | |
輸 入 | 標稱輸入 | AC100V、220V、380V等 |
過 量 程 | 持續：1.2倍，瞬時：電壓2倍/1秒 | |
頻 率 | 50Hz±10% | |
電 源 | 輔助電源 | AC、DC 100 ～ 270V |
功 耗 | <3VA | |
變送輸出 | DC4～20mA電流輸出時負載<510Ω， DC0～5V電壓輸出時負載>20kΩ | |
通訊接口 | RS-485接口,MODBUS-RTU協議， 波特率默認4800（可選2400、9600）bps | |
隔離耐壓 | 電源與輸入>AC2kV、電源與輸出>AC2kV、輸出與輸入>AC1kV | |
絕緣電阻 | ≥100MΩ | |
平均無故障工作時間 | ≥50000h | |
工作條件 | 環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場所 | |
海拔高度 | ≤2500m | |
訂貨示例

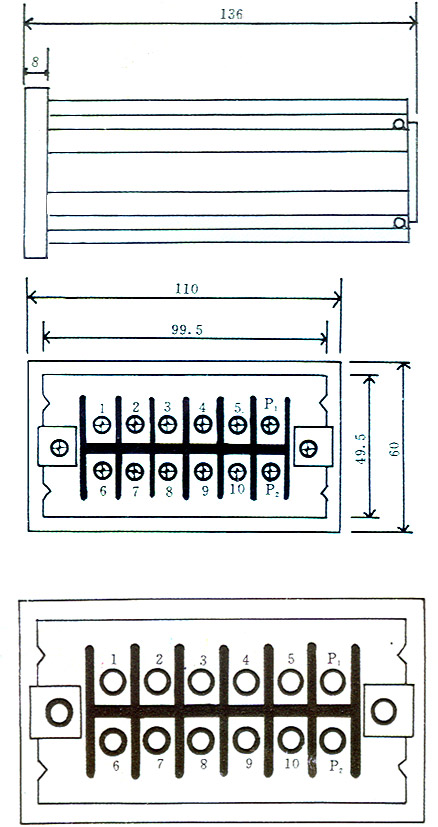

型 號：DVM05D (A型 100*50)
電 源：AC220V
頻 率：50Hz
輸入變比：10kV /100V
幾 位 半：3位半
精度等級：0.5級
型 號：DVM05D （B型150*70）
電 源：DC220V
輸入信號：AC10kV /100V
幾 位 半：4位半
頻 率：50Hz
變送輸出：DC4～20mA(可選)
精度等級：0.5級
